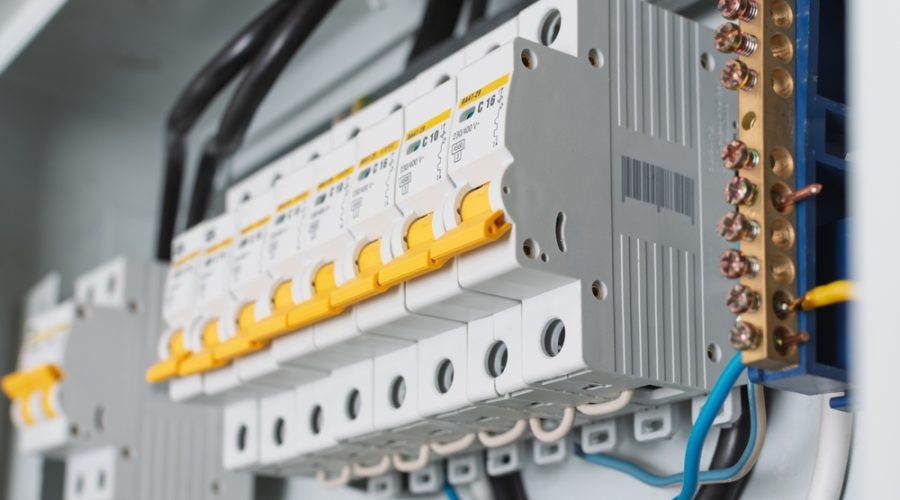

Întrerupătoare: caracteristici pentru instalarea corectă și protecția rețelelor electrice

O instalație electrică sigură începe din tabloul electric. Acolo se află întrerupătoarele automate, dispozitivele care opresc alimentarea atunci când apare o suprasarcină sau un scurtcircuit. Dacă le alegi și le montezi corect, reduci riscul de incendiu, protejezi cablurile și limitezi avariile echipamentelor.

Mulți proprietari descoperă importanța lor abia după prima declanșare. În realitate, alegerea greșită a amperajului sau a tipului de protecție poate afecta întreaga rețea. În rândurile următoare găsești explicații clare despre tipuri de întrerupătoare, curent nominal, tensiune, scheme de conectare și reguli de instalare, astfel încât să iei decizii informate pentru locuința sau proiectul tău.

> Articolul are scop informativ și nu înlocuiește intervenția unui electrician autorizat. Pentru lucrări în tabloul electric, respectă legislația și apelează la personal calificat.

Ce este un întrerupător automat și cum funcționează

Un întrerupător automat (MCB – Miniature Circuit Breaker) este un dispozitiv electromecanic care întrerupe circuitul atunci când curentul depășește valoarea nominală sau apare un scurtcircuit. Spre deosebire de siguranțele fuzibile vechi, nu îl înlocuiești după declanșare; îl rearmezi manual după ce elimini cauza.

Funcționează prin două mecanisme:

• Protecția termică (suprasarcină) – o lamelă bimetalică se încălzește când curentul depășește valoarea admisă și declanșează cu o mică întârziere. De exemplu, dacă pe un circuit de prize de 16A conectezi simultan un cuptor electric portabil și un radiator, întrerupătorul va opri alimentarea înainte ca izolarea cablurilor să se deterioreze.
• Protecția magnetică (scurtcircuit) – un electromagnet reacționează aproape instantaneu la curenți foarte mari, oprind alimentarea în fracțiuni de secundă.

Scopul principal al întrerupătorului este protecția cablurilor, nu a aparatului conectat. Cablul are o capacitate limitată de transport a curentului, iar depășirea acesteia duce la supraîncălzire.

Pentru detalii tehnice generale despre principiul de funcționare, poți consulta și pagina dedicată noțiunii de electric switch.

Tipuri de întrerupătoare și caracteristici tehnice

Alegi întrerupătorul în funcție de aplicație, tipul rețelei și consumatori. În oferta de întrerupatoare găsești variante pentru instalații rezidențiale și comerciale, de la modele simple la module pentru tablouri complexe.

1. Clasificarea după curba de declanșare

Curba de declanșare indică la ce multiplu al curentului nominal (In) acționează protecția magnetică:

1. Tip B (3–5 x In) – potrivit pentru utilizare uzuală în locuințe: iluminat, prize standard, electrocasnice mici.
2. Tip C (5–10 x In) – recomandat pentru consumatori cu curent de pornire mai mare: aer condiționat, pompe, motoare mici.
3. Tip D (10–20 x In) – folosit mai ales în aplicații industriale, pentru echipamente cu vârfuri mari de curent la pornire.

În majoritatea apartamentelor, circuitele de iluminat folosesc tip B de 10A, iar cele de prize tip B sau C de 16A.

2. Numărul de poli

• 1P (unipolar) – întrerupe faza, folosit la circuite monofazate simple.
• 1P+N – întrerupe faza și nulul; oferă izolare completă.
• 2P – utilizat pentru anumite echipamente monofazate sau circuite speciale.
• 3P / 3P+N – pentru rețele trifazate, ateliere sau locuințe cu consumatori mari (plite trifazate, stații de încărcare).

3. Curent nominal și tensiune

Pe eticheta dispozitivului găsești:

• In (A) – curentul nominal.
• Ue (V) – tensiunea nominală (de regulă 230/400V).
• Capacitatea de rupere (kA) – curentul maxim de scurtcircuit pe care îl poate întrerupe în siguranță (6kA pentru locuințe, frecvent).

Verifică aceste marcaje înainte de montaj și consultă fișa tehnică a producătorului.

4. MCB, RCD, RCBO

• MCB – protejează la supracurent și scurtcircuit.
• RCD (dispozitiv diferențial) – detectează scurgeri de curent către pământ (de exemplu, prin corpul unei persoane) și declanșează la 30 mA în aplicații rezidențiale.
• RCBO – combină cele două funcții într-un singur modul.

Normativul SR HD 60364 (adoptat în România) impune utilizarea protecției diferențiale pentru circuitele de prize și pentru zonele cu risc crescut, cum ar fi băile.

Cum alegi corect întrerupătorul pentru circuitul tău

Urmează câțiva pași simpli, dar importanți:

1. Verifică secțiunea cablului

Dimensionează protecția în funcție de cablu, nu invers:

1. Cabluri de 1,5 mm² – protecție de 10A (iluminat).
2. Cabluri de 2,5 mm² – protecție de 16A (prize uzuale).
3. Cabluri de 4 mm² – 20–25A.
4. Cabluri de 6 mm² – până la 32A (cuptor electric, plită).

Nu monta un întrerupător de 32A pe un cablu de 2,5 mm². Dacă ai nevoie de putere mai mare, înlocuiește cablul cu unul adecvat.

2. Ține cont de tipul consumatorului

• Pentru iluminat LED: 10A tip B.
• Pentru prize generale: 16A tip B.
• Pentru aer condiționat: 16–20A tip C, circuit dedicat.
• Pentru cuptor electric: 32A tip C, cablu de 6 mm², circuit separat.

În cazul stațiilor de încărcare pentru mașini electrice, consultă documentația tehnică și instalează protecție diferențială adecvată (tip A sau tip B, după caz).

3. Asigură selectivitatea

Montează un întrerupător general cu amperaj mai mare (de exemplu 40A sau 63A), iar circuitele secundare cu valori mai mici. Astfel, la un defect pe un circuit, se declanșează doar protecția locală.

4. Respectă normativele și mediul de instalare

În spații umede sau în exterior, utilizează tablouri cu grad de protecție IP adecvat. Pentru curți și anexe, verifică protecția la supratensiune (SPD), mai ales în zone expuse descărcărilor atmosferice.

Recomandări pentru instalarea corectă

Lucrările în tablou implică risc. Dacă nu ai calificare, oprește aici și contactează un electrician autorizat ANRE.

Pentru o instalare corectă:

1. Oprește alimentarea generală și verifică absența tensiunii cu un aparat de măsură.
2. Montează întrerupătoarele pe șină DIN, în ordinea: general, protecții diferențiale, apoi circuite individuale.
3. Strânge corect bornele, folosind o șurubelniță potrivită. Un contact slab produce încălzire și poate deteriora echipamentul.
4. Folosește ferule pentru conductori multifilari, pentru contact uniform.
5. Etichetează fiecare circuit clar și vizibil.

După montaj, verifică:

• continuitatea conductorului de protecție (PE);
• funcționarea butonului TEST al RCD;
• absența încălzirii anormale la primele ore de funcționare.

Greșeli frecvente și cum le eviți

• Supradimensionarea protecției – crește riscul de incendiu.
• Lipsa protecției diferențiale în baie sau bucătărie.
• Amestecarea mai multor încăperi pe același circuit de prize, ceea ce îngreunează identificarea defectelor.
• Ignorarea declanșărilor repetate – acestea indică o problemă reală.

Dacă un întrerupător declanșează frecvent, deconectează consumatorii și reconectează-i pe rând pentru a identifica sursa. Dacă problema persistă, solicită verificarea instalației.

Întreținere și verificări periodice

O dată pe lună:

• apasă butonul TEST al RCD;
• inspectează vizual tabloul pentru urme de arsură sau miros neobișnuit.

O dată la câțiva ani sau după renovări majore, solicită o verificare a instalației. Măsurătorile de rezistență a izolației și de continuitate a conductorului de protecție confirmă că rețeaua funcționează în parametri.

Dacă renovezi sau adaugi consumatori noi, reevaluează schema electrică. Un aparat nou, precum un cuptor mai puternic sau o pompă de căldură, poate necesita circuit separat.

Alege produse certificate, verifică specificațiile tehnice și montează-le conform instrucțiunilor producătorului. Astfel menții instalația în limitele prevăzute de standardele românești și europene și reduci riscurile pentru locuință și pentru cei care o folosesc.
